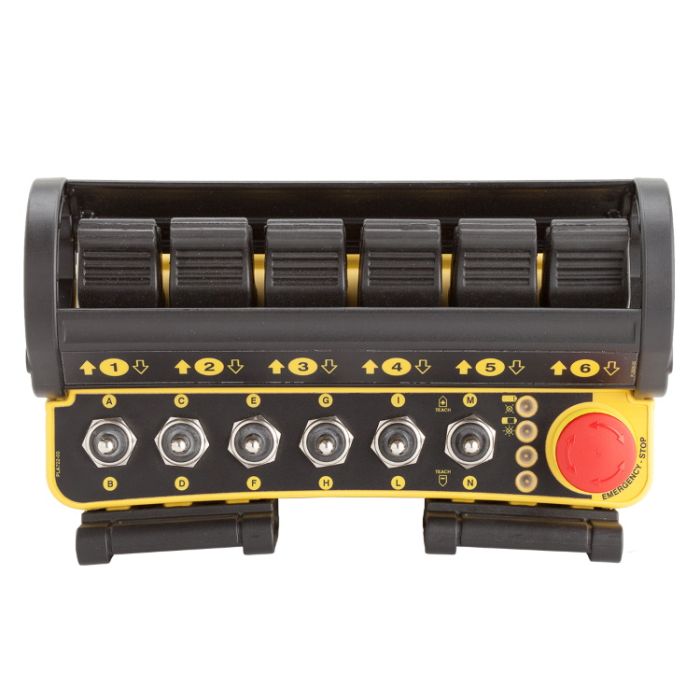

Kabelbediening in lineaire uitvoering, met 2 proportionele uitgangen (spanning), tot 8 PWM proportionele uitgangen (4 bi-directionele assen), tot 8 digitale outputs, een veldbus uitgang (CANopen 2.0A), 4 digitale ingangen en een verwijderbare startsleutelschakelaar.

Accessoires WC-L

  • Lendengordel
  • Schouderharnas


Opties

  • 1.54'’ transflectief scherm
  • 10 of 19-pin kabel
  • wartels
  • M12 connectoren

STOP of NOODSTOP

Met deze nieuwe kabelbediening van AUTEC genieten gebruikers van een extra voordeel. De bediening is namelijk uitgevoerd met een rode drukknop die, dankzij specifieke eigenschappen zoals o.a. een juiste bedrading, zijn veiligheidscircuit in de (aan te sturen) machine integreert. Hierdoor kan de knop als [STOP] of als [NOODSTOP] knop gebruikt worden. De “STOP” functie wordt gedefinieerd als een functie die de machine in veilige situatie laat stoppen. De "NOODSTOP" functie daarentegen, garandeert het stoppen van risicovolle activiteiten bij een calamiteit. De knop die in de kabelbediening wordt gebruikt voldoet aan de internationale standaarden en voorschriften zoals ISO EN 13850, EN / IEC 60947-5-1, EN / IEC 60947- 5-5 en Directive LVD 2006/95/CE. Wanneer de rode knop als [NOODSTOP] wordt gebruikt krijgt hij een gele ondergrond (op het paneel) en de titel "E-STOP" of "EMERGENCY STOP". In dat geval is de belasting maximaal 3 A/ 30 VDC. Hoe de knop wordt ingezet hangt van de toepassingsvoorschriften af in combinatie met een risicoanalyse van de machine.

Voeding 8-30 VDC
Maximum aantal uitgangen

tot 8 proportionele PWM (4 bi-directionele assen)
2 proportionele (spanning)
tot 4 digitaal
1 CAN

Nominale stroom proportionele uitgangen PWM: 2 A (30 VDC)
Spanning: 10 mA (28 VDC)
Nominale stroom digitale uitgangen  2 A (30 VDC)
Veiligheidsprestatie van de STOP-functie
(EN ISO 13849-1
tot PL e, cat.4
Aantal digitale ingangen 4
Beschermingsklasse IP 65 (NEMA 4)
Afmetingen 221x170x134 mm
Gewicht 1,4 kg
