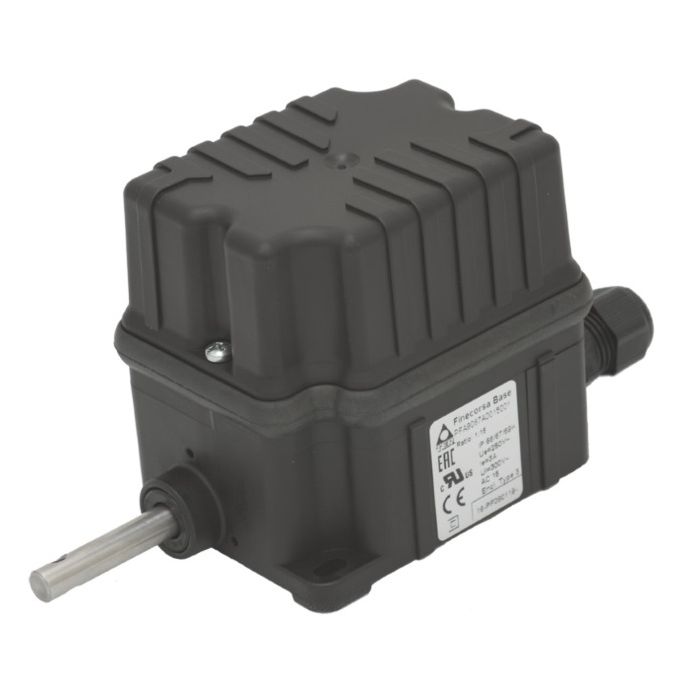

BASE roterende eindschakelaar, ratio 1 : 20, 4 contacten, IP67

Eigenschappen BASE roterende eindschakelaars

- Opgebouwd uit motorreductor die beweging overbrengt via een primaire reductie-ingang (wormwielen en rechte tandwielen) en één of meer secundaire uitgangen (sets van twee rechte tandwielen).
- Nokken kunnen nauwkeurig met schroefjes ingesteld worden.
- NC-contacten die positief openen (voor veiligheidsfuncties).
- Mechanische levensduur contactelementen: 1 miljoen operaties.
- IP beschermingsgraad: elke Base is IP42, IP65 of IP66, IP67 en IP69K geclassificeerd.
- NEMA beschermingsgraad: Base modellen met IP66, IP67 en IP69K zijn Type 3 geclassificeerd. Base eindschakelaars met IP42 zijn Type 1 geclassificeerd.
- Bestendig tegen extreme temperaturen: -40℃ tot +80℃ (opslag- en bedrijfstemperatuur)
- RVS overbrengings- en de tandwielaandrijfas, zelfsmerende technopolymeren tandwielen en aandrijfbussen, technopolymeren onderstel & cover.
- Gesinterde bronzen bussen in basis van de eindschakelaar gegoten om as-rotatie te optimaliseren. Ook wordt slijtage door wrijving met plastic onderdelen voorkomen.
- Alle gebruikte materialen en componenten zijn slijtvast. Ze garanderen bescherming tegen stof en water.
- Isolatiecategorie: Klasse II
- Maximale omwentelsnelheid: 800 rpm.
- Kabelingang: kabelsteker M16
- Voorloper van de BASE: TER MF2C rotary limit switch

!! De verschillende BASE-uitvoeringen in onze webshop zijn standaardmodellen met overbrengingsverhoudingen tussen 1:3 en 1:2800. Wenst u een klantspecifiek ingerichte BASE-eindschakelaar? Neem dan contact op met een van onze sales engineers !!

Opties BASE

- Overbrengingsverhouding variërend van 1:15 tot 1:150, dankzij combinatie van verschillende secundaire uitgangen.
- ‘Snap action contactelementen met 1NO+1NC wisselcontacten.
- Base roterende eindschakelaars kunnen met max. 6 contactelementen uitgevoerd worden.
- Passende kabelklemmen of stekkers.
- Beschikbaar met een vocht werende plug die is aangebracht aan de onderkant van het toestel met een contramoer. Dit verbetert de uitademing van de eindschakelaar terwijl bescherming tegen water geborgd blijft.
- Beschikbaar met flenzen, koppelingen en tandwielen.
- Beschikbaar met hoofdstroom contactelementen die een directe werking op de motor mogelijk maken.

Certificeringen, standaarden, markeringen & homologaties

- versie IP42 of IP65 CE EAC (tot 4 contactelementen)
- versies IP 66 / IP 67 / IP 69K CE EAC cURus (tot 4 contactelementen)
- Voldoet aan het ongevalpreventie-voorschrift BGV C 1 (Duitsland)
- Voldoet aan de Community Directives: 2014/35/UE 2006/42/CE
- Voldoet aan de EN 60204-1, EN 60947-1, EN 60204-32, EN 60947-5-1 en EN 60529 standaarden
- CAN/CSA-C22.2 No 14-13
- UL 508 gecertificeerd
