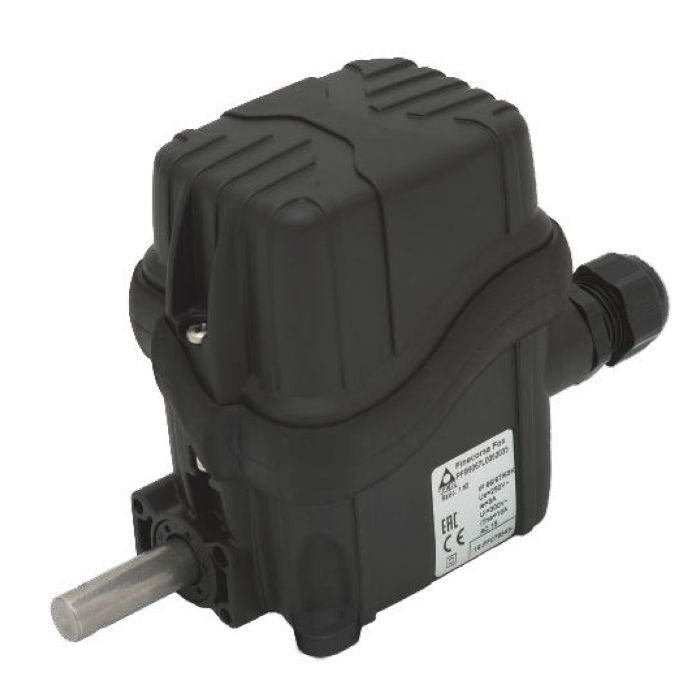

FOX roterende eindschakelaar, ratio 1 : 15, 2 contacten, IP67

Toepassingen FOX

- windturbines voor aansturing gondelpositie en pitch rotorbladen.
- sturen en meten bewegingen van industriële machines en opstellingen.

!! De verschillende FOX-uitvoeringen in onze webshop zijn standaardmodellen met overbrengingsverhoudingen tussen 1:15 en 1:250. Wenst u een klantspecifiek ingerichte FOX-eindschakelaar? Neem dan contact op met een van onze sales engineers !!

Eigenschappen FOX roterende eindschakelaar

- De FOX eindschakelaar is opgebouwd uit een motorreductor die beweging overbrengt via de primaire reductie-ingang (wormwielen en rechte tandwielen) ) en één of meer secundaire uitgangen (sets van twee rechte tandwielen) naar de nokken en onderdelen die beweging detecteren en meten.
- Nokken kunnen nauwkeurig met schroefjes ingesteld worden.
- NC contacten die positief openen (voor veiligheidsfuncties).
- Mechanische levensduur contactelementen: 10 miljoen operaties.
- IP beschermingsgraad: Fox limit switches zijn IP66, IP67 en IP69K geclassificeerd.
- NEMA beschermingsgraad: Fox is geclassificeerd voor Type 4X*.
- Bestendig tegen extreme temperaturen: -40℃ tot +80℃ (opslag- en bedrijfstemperatuur)
- De FOX beschikt over een RVS AISI 430F of AISI 303 overbrengings- en de tandwielaandrijfas. De wormwiel overbrengingsas draait op kogellagers, zelf-smerende technopolymeren tandwielen en aandrijfbussen, een technopolymeren onderstel & cover.
- Alle gebruikte materialen en componenten zijn slijtvast. Ze garanderen bescherming tegen stof en water.
- Isolatiecategorie: Klasse II

Opties FOX

- Overbrengingsverhouding variërend van 1:3 tot 1:2870, dankzij combinatie van verschillende secundaire uitgangen.
- ‘Snap action contactelementen met 1NO+1NC wisselcontacten of ‘slow action contactelementen met een 1NC contact.
- De FOX roterende eindschakelaar kan uitgevoerd worden met een nokken-set (tot 5 contactelementen), potentiometers en/of encoders (Yankee absoluutencoders)
- Passende kabelklemmen of stekkers.
- Beschikbaar met een vocht werende plug die is aangebracht aan de onderkant van het toestel met een contramoer. Dit verbetert de uitademing van de eindschakelaar terwijl bescherming tegen water geborgd blijft.
- Beschikbaar met flenzen, koppelingen en tandwielen.
- Borden met een universele adapter om bestaande systemen te vervangen.

Certificeringen, standaarden, markeringen & homologaties

- CE markering, cULus* markering
- Voldoet aan het voorschrift voor ongevalpreventie BGV C 1 (enkel voor Duitsland)
- Voldoet aan de Community Directives: 2014/35/UE 2006/42/CE
- Voldoet aan de EN 60204-1, EN 60947-1, EN 60204-32, EN 60947-5-1 en EN 60529 standaarden
- CAN/CSA-C22.2 No 14-13
- UL 508 gecertificeerd
- Op aanvraag kan FOX uitgevoerd worden met een SIL1 certificering (Safety Integrity Level 1), volgens de Standaard IEC 61508:2010 Part 2-4-6-7.

* Niet beschikbaar bij alle versies
